Profil Üretim Hattı

Profil Üretim Hattı Profil üretim hattında SJSZ-65/132 serisi konik çift vidalı ekstrüderler, paslanmaz çelik vakumlu şekillendirme platformları, paletli traktörler, otomatik kesme entegre makineleri ve döner boşaltma rafları kullanılıyor. Şekillendirme platformu, dört boyutlu olarak ayarlanabilen yüksek basınçlı bir vakum pompası ve bir su pompası ile donatılmıştır. Traktör pnömatik olarak sıkıştırılmıştır. Otomatik sabit uzunlukta kesme makinesi, sabit bir uzunlukta kesmek için bir hareket anahtarı kullanır. İstifleme rafı 6 metre uzunluğundadır, paslanmaz çelikten yapılmıştır ve pnömatik olarak döndürülür.

Talep Gönder

Ürün Açıklaması

Profil Üretim Hattı

Profil üretim hattında SJSZ-65/132 serisi konik çift vidalı ekstrüderler, paslanmaz çelik vakumlu şekillendirme platformları, paletli traktörler, otomatik kesme entegre makineleri ve döner boşaltma rafları kullanılıyor. Şekillendirme platformu, dört boyutlu olarak ayarlanabilen yüksek basınçlı bir vakum pompası ve bir su pompası ile donatılmıştır. Traktör pnömatik olarak sıkıştırılmıştır. Otomatik sabit uzunlukta kesme makinesi, sabit bir uzunlukta kesmek için bir hareket anahtarı kullanır. İstifleme rafı 6 metre uzunluğundadır, paslanmaz çelikten yapılmıştır ve pnömatik olarak döndürülür.

dava

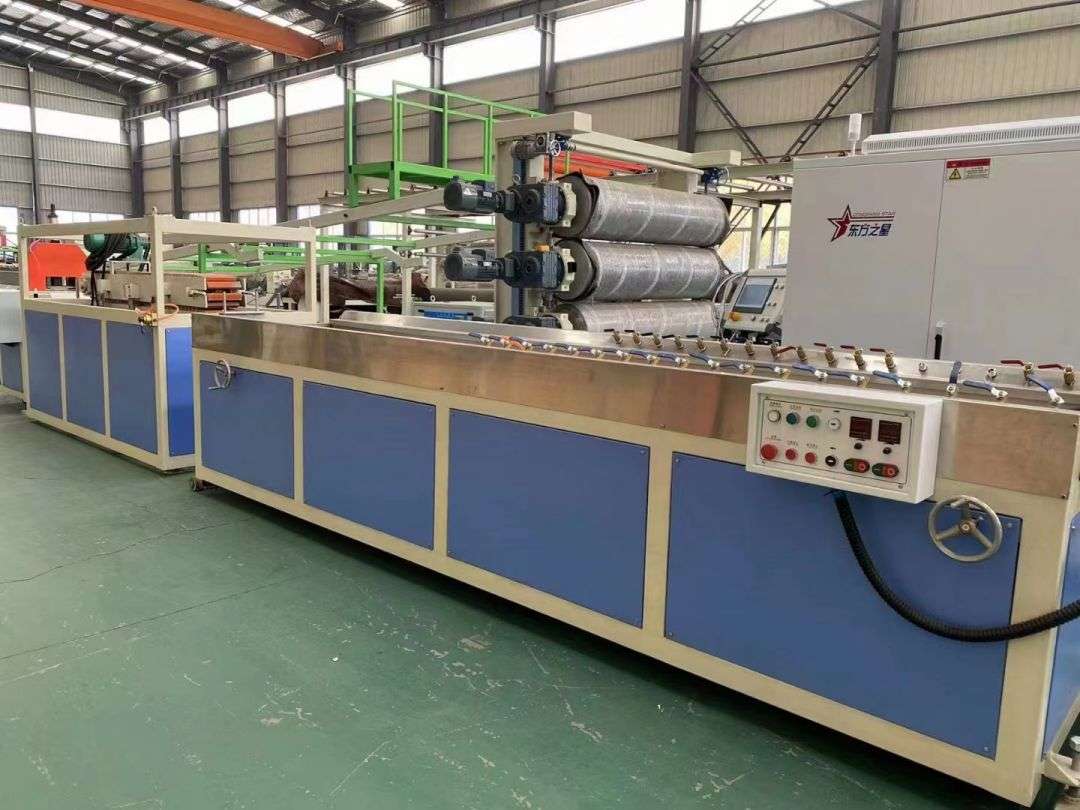

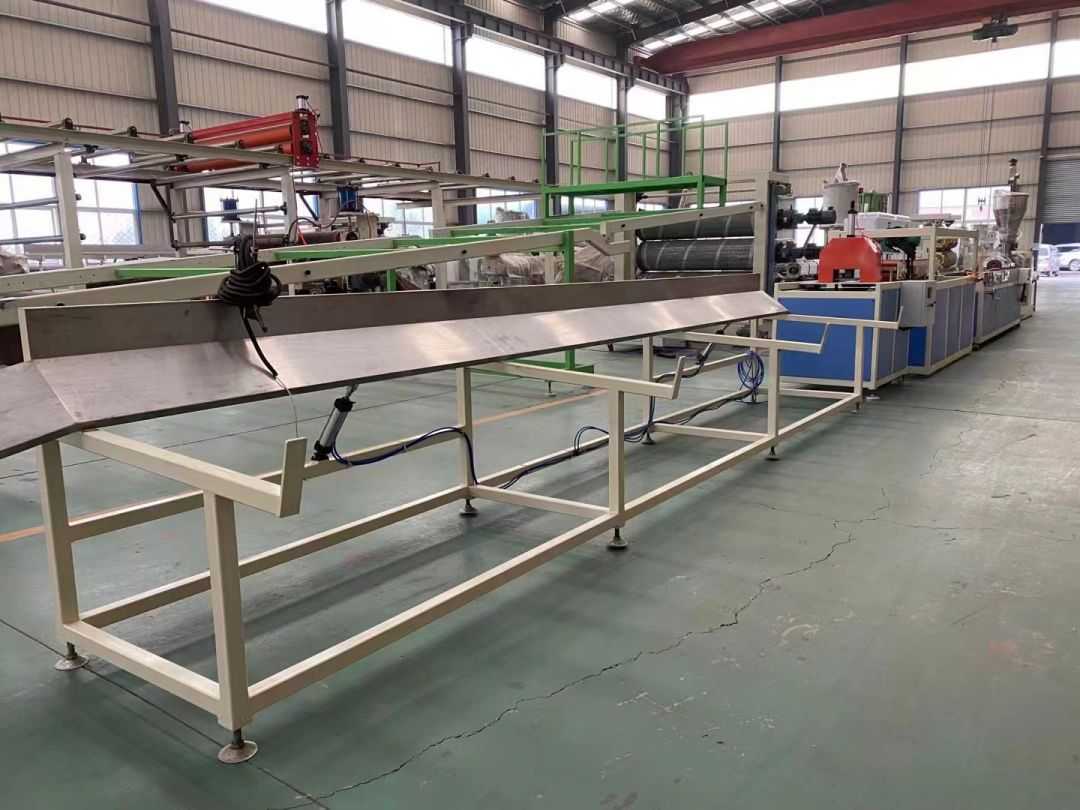

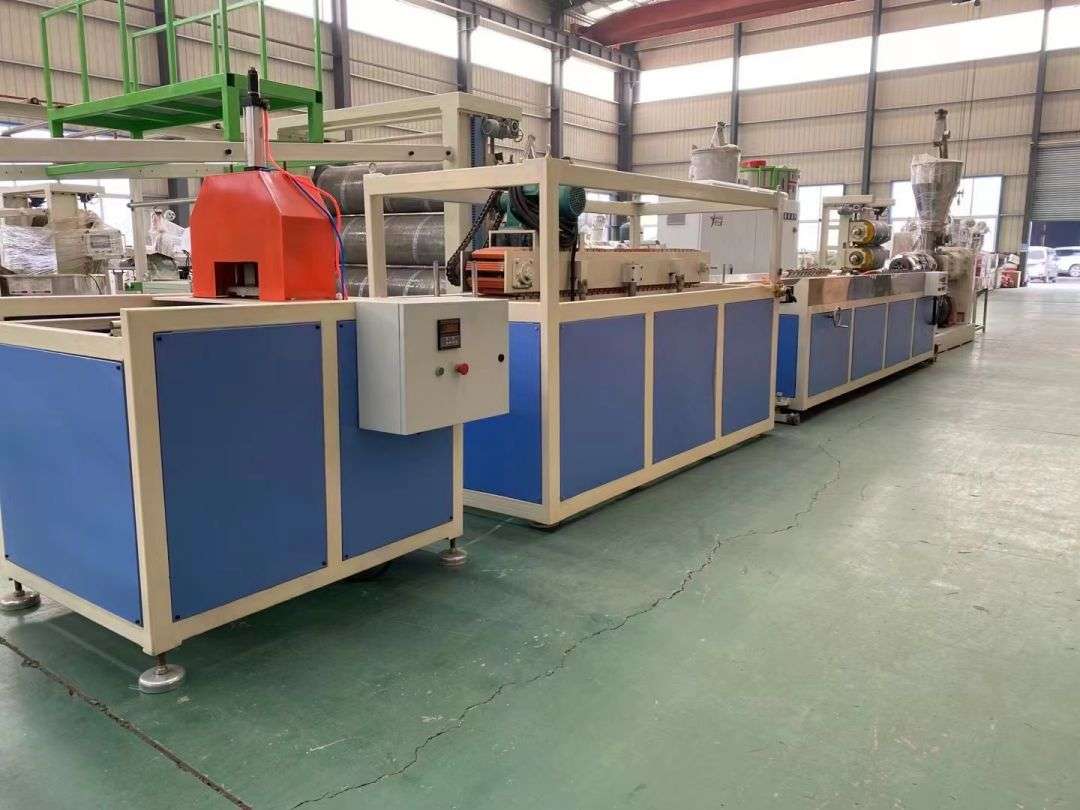

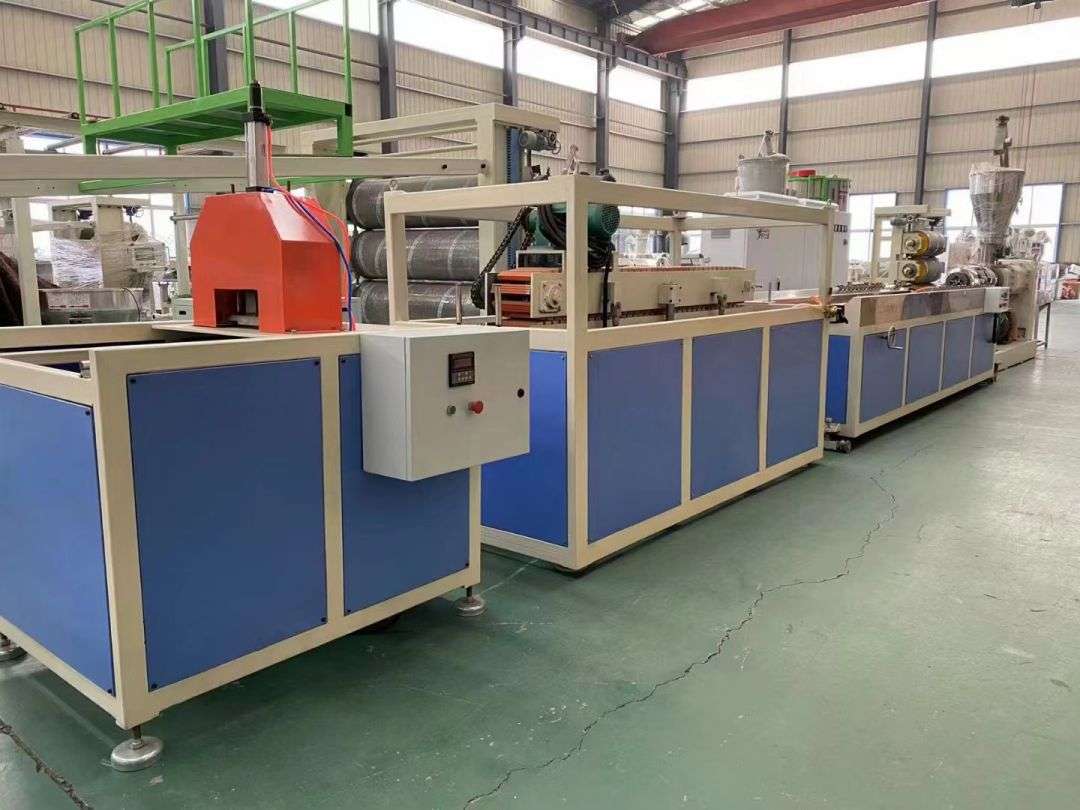

ürün teşhiri

proje	teknik parametre
ana motor
elektrik kontrol kabini	* Hava anahtarı: Chint * Kullanılan çelik kalınlığı 1,5 mm'den az değildir ve tüm elektrik aksamları tanınmış markalardandır.
Üretim hacmi (kg/saat)	100-200 (işlenmiş malzemelerin farklı ekstrüzyon hacmine ve çalışma koşullarına göre değişir)
boyut (mm)	3670x1500x2350mm
ağırlık (kg)	3000 kg
Otomatik ölçüm ve besleme hunisi	Malzeme: paslanmaz çelik
Güç iletim hattı	üç fazlı dört telli sistem
Acil durdurma ve koruma fonksiyonlarına sahip sıcaklık kontrol cihazı	Akıllı sıcaklık kontrol tablosu Aşırı akım koruma alarm fonksiyonu Yüksek voltajlı aşırı yük koruma sistemi.
özellik	Üretim hattının çıktı gereksinimlerini karşılamak için yüksek kesme, iyi plastikleştirme etkisi, yüksek çıkış (100-160kg / saat) ilgili boyuttaki profil ekstrüzyon hızı. Üst düzey üretim malzemeleri ve dayanıklı parçalar sağlam özelliklere sahiptir.
İşletim paneli verileri nasıl görüntülenir?	dijital ekran

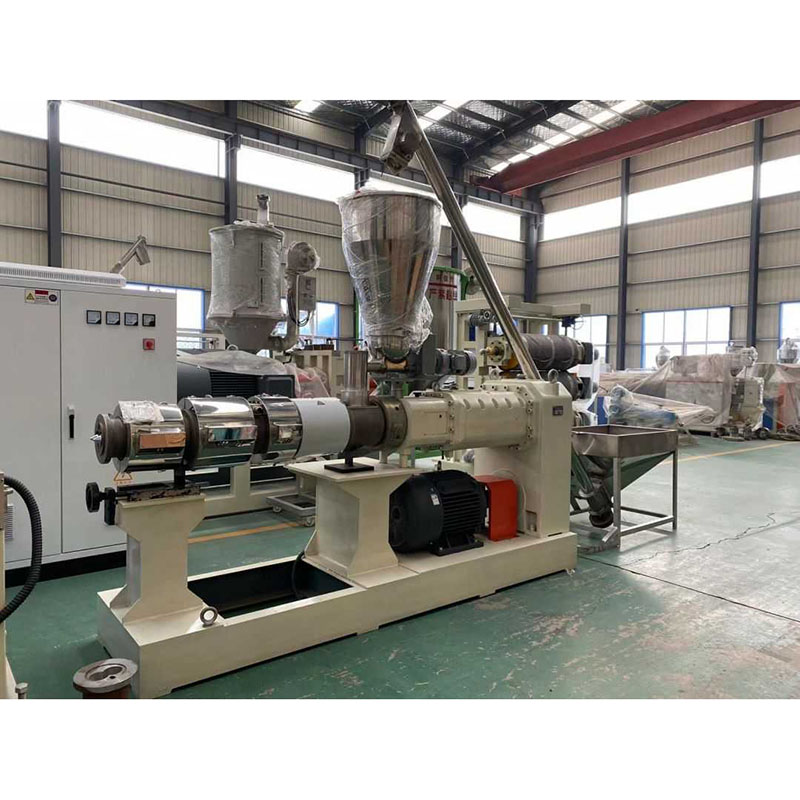

Vida: yüksek kaliteli alaşım 38CrMoAIA nitrür katman kalınlığı 0,7 mm, yüzey sertliği HV940, Ra0.4um Çin'in tanınmış markası
çap (mm)	65/132 mm
aktif uzunluk (mm)	2140mm
miktar	Madde 2
biçim	konik
Hız Hız (dev/dak)	1~34 (Dışa doğru)
Tambur yüksek kaliteli alaşım 38CrMoAIA nitrür katman kalınlığı 0,7 mm, yüzey sertliği HV940, Ra0.4um
Makine silindir tipi	monolitik cihazlar
Isıtma yöntemi	Döküm alüminyum ısıtma halkası
Isıtma alanı sayısı	Alan 4
ısıtma gücü (kw)	30Kw（11/4/6/8）
sıcaklık aralığı (°C)	50~350°C
Soğutma alanı sayısı	3 Bölge
Birleşik akış çekirdeği	45#, krom kaplı iç yüzey
soğutma sıvısı geçişi	3X250w fan soğutulur
soğutma ortamı	hava
kalite güvencesi	10.000 saatin üzerinde servis ömrü
Makine tamburunun taşıma yöntemi	Çift alaşımlı sertlik HRC 55-62
2. Tahrik sistemi ve yavaşlama sistemi
Ana tahrik motor gücü	37kw, Shandong ünlü marka motor
Ana motorun çalışma yöntemi	Doğrudan dişli kutusuna bağlanan üç fazlı asenkron motor, değişken frekans dönüşüm regülatörlü motor
Ana tahrik ana motorunun hızı	30~1400 dev/dak
Vites kutusunun markası	Yatay yüksek burulma dişli kutusu, sert dişli eğimli dişli
dişli çark	Azot sızma tedavisi, dişli malzemesi 20CrMoTi'dir
iş bilet kutusu	İki dağıtım kutusu redüksiyon mili, kuyruk dişlileri tarafından tahrik edilir
Ana motorun hız düzenleme modu	AC hız ayarı
3. vakum pompalama sistemi
tip	su halkalı vakum pompası
motorun gücü	3kw
Motorlu çalışma modu	üç fazlı asenkron motor
vakum derecesi	0~-0.8pa
vakum pompası	Egzoz hızı: 60m³ / saat

1. 240 Vakum ayar tablosu

boyut (mm)	400012001475mm (kılavuz ray boyutu dahil)
Su plakası malzemesi	paslanmaz çelik
Hava nozulu ve su nozulu sayısı	Yaklaşık 60
Motoru önce ve sonra hareket ettirin	0,75KW (1 takım)
su pompası	3KW
Vakum pompası tipi	Su halkalı vakum pompası
Vakum pompası gücü	İki, 4kw
vakum derecesi (Mpa)	0~-0.8pa
Su buharı nozulunun konumu ve bağlantı modu	Konum: ayar aşamasının her iki tarafı: sabit tip
Merkez yüksekliğinin ayar modu	Koklear solucan kılavuzu
kontrol kabini	1, kolay kullanım. 2、 Elektrikli ayarlama, manuel yukarı ve aşağı ayarlamadan önce ve sonra ayar tablosunu gerçekleştirin. 3、 Elektrikli aletler Chint'ten yapılmıştır 4、 Tüm motorlarda aşırı yük koruması bulunur.
Su deposunun hacmi ve miktarı	Yaklaşık 150L

Genel spesifikasyon parametreleri

Otomatik su temini ve drenaj kontrolü

Vakum Tablosu 1

700 mm mm ve ileri hareket ettirin

Sol ve sağ ince ayar ± 30mm

Su diskleri paslanmaz çelikten yapılmıştır

Harici boru ve ekipmanın kurulumu ve bakımı kolaydır.

Su temini ve drenajı için tüm dış borular 1"-2" ebatlı galvanizli çelik borulardan yapılmıştır.

iyi görünümlü görünüm

2. Paletli Traktör

Uzun, X ve geniş (mm)	1800 mm x 1500 mm x 1700 mm
Çekiş hızı (m/dak) maksimum çeki demiri çekişi	0,8-5 m/I 4000 N
Çekiş motoru gücü (kw)	2,2 kW x 1
Parça yolu	pnömatik
Motor bağlantı modu	yıldız bağlantısı
motor sayısı	1
motor hızı	10~1450 dev/dak
Etkin uzunluğu takip edin	1500mm
Motor hızı regülasyonu	AC motor, invertör hız ayarı
Kauçuk ve parçanın bağlantı modu	Vidalarla hızlı bağlantı, kurulumu ve çıkarılması kolaydır
Çekiş bloklarının özellikleri	İyi dayanıklılık ve aşınma direncine sahip kauçuk bloklar ve Q235A çeliği ile birleştirin
Modun sakin modu	pnömatik kontrol
Traktörün merkez yüksekliği	1000 ± 50 mm, ayarlanabilir, senkron çekiş hızı.
Basınçlı hava basıncı	0.5~0.7Mpa
Zincir yakıt ikmali yöntemi	Manuel ekleme
kontrol kabini Silindir ve pnömatik parçalar	Elektrikli parçalar: Chint Silindir Yadke tarafından kullanılıyor
Tüm pnömatik parçalar: Yadker × Traktör kumandası, vakum kontrol panosundadır × Geri kalan kenarlardaki kapı ve kutular 1,5 mm kalınlığında çelik saçtan imal edilmiştir. × Traktörün görünümü çok güzel.

Otomatik Kesim Entegre Makina

3. Kesme makinesi: 1.200 MM X 1160 MM X 1600 MM
Basınç modu Kesme doğruluğu Kesim yüksekliği Motor gücünü kesin	pnömatik devre ≤2mm ≤150mm 1,5 kW
Maksimum kesme genişliği	260mm
metre yöntemi	fotoelektrik anahtarı
Hava sıkıştırma basıncı	0.5~0.7Mpa
