PLA Parçalanabilir Plastik Levha Makinesi ile Hangi Ürünler Yapılabilir?

Malzeme Özellikleri ve Ekipman Uyumluluğu

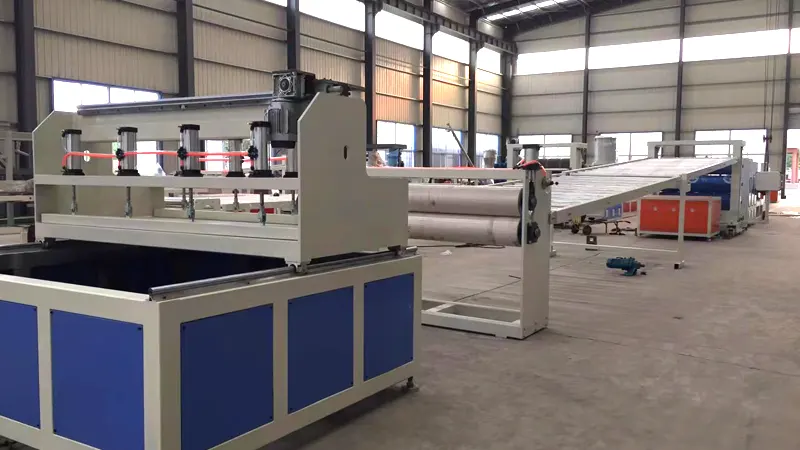

Belirli ürün kategorilerini incelemeden önce PLA'nın işleme sınırlarını anlamak önemlidir. PLA, yaklaşık 55-60°C cam geçiş sıcaklığına (Tg) ve 150-180°C aralığında erime noktasına (Tm) sahip, ısıya duyarlı kristalin bir polimerdir. Levha ekstrüzyonu için kullanılan PLA reçineleri tipik olarak yarı kristalli veya amorf sınıflardadır ve kristal çekirdeklenmesini ve jel oluşumunu bastırmak için düşük sıcaklıkta plastikleştirici vida tasarımları ve basınçlı hava veya su soğutmalı soğutma silindirleri gerektirir. Standart ekipman konfigürasyonlarıPLA Parçalanabilir Plastik Levha Makinası500 ppm'nin üzerindeki kalan nem hidrolitik zincir kırılmasını tetikleyeceğinden ve mekanik özelliklerden ödün vererek içsel viskozitede (IV) önemli bir düşüşe neden olacağından, -40°C'nin altında çiğlenme noktaları elde edebilen vakumlu kurutucu kurutma sistemleri içermelidir.

1. Şeffaf Yüksek Sertlikteki Ambalaj Kapları (PET/PVC Değişimi)

• Tipik ürünler: katlanır kartonlar (gömlek kutuları gibi), meyve ve yemiş kapları, çiçek kılıfları ve elektronik bileşenler için anti-statik tepsiler.

• Öne çıkan teknik özellikler: Polimer zincirlerini düzensiz kristal olmayan bir durumda korumak için soğutma silindirleri üzerinde hızla söndürülen (rulo sıcaklığı 20-30°C'de kontrol edilir) amorf PLA sınıfları kullanılır ve %5'in altında pus değerleri ile yüksek optik berraklık elde edilir. Bu uygulamalara yönelik sac kalınlığı genellikle 0,2 mm ile 0,8 mm arasında değişir.

• Ekipman gereksinimleri: PLA Parçalanabilir Plastik Levha Makinesi, oksidatif sararmayı ve yüzey lekelerini önlemek için aynayla parlatılmış soğutma ruloları ve kapalı hava bıçaklarıyla donatılmalıdır.

2. Isıya Dayanıklı Yemek Servisi Ürünleri (PP/PS Değişimi)

• Tipik ürünler: sıcak içecek kapakları, mikrodalgaya dayanıklı yemek tepsileri, fast-food kapaklı kabukları ve ısıya dayanıklı çorba kaseleri.

• Öne çıkan teknik özellikler: Değiştirilmemiş PLA, 55°C civarındaki Vicat yumuşama noktasıyla zayıf ısı direnci sergiler; bu, sıcak doldurma veya yeniden ısıtma senaryoları için yetersizdir. Servis sıcaklıklarını 100°C'nin üzerine çıkarmak için reçinenin stereo-kompleks oluşturucu katkı maddeleri (PDLA gibi) ile birleştirilmesi veya ekstrüzyon sonrası yönlendirme ve termal kristalizasyon gerekir. Bu tür formülasyonlar, kristalleşme kinetiğini hızlandıran çekirdekleştirici maddelerin (tipik olarak talk veya amid bazlı bileşikler) düzgün dağılımını sağlamak için yüksek kesmeli karıştırma vidası geometrileri gerektirir.

• Ekipman gereksinimleri: PLA Parçalanabilir Plastik Levha Makinesi, bu katkı maddelerinin doğrudan eriyik akışına doğru şekilde uygulanması için çok portlu yan besleyicileri içermelidir.

3. Köpüklü Yastıklama Levhası Stoku (EPS/EPE Değişimi)

• Tipik ürünler: tüketici elektroniği için koruyucu parçalar, şişelenmiş ürünler için bölme bölücüler, soğuk zincir lojistiği için yalıtımlı nakliye konteynırları ve tek kullanımlık şok emici ambalajlar.

• Teknik özellikler: Üretim süreci, eriyik içine fiziksel şişirme maddelerinin (karbon dioksit veya bütan gibi) enjekte edilmesini veya kontrollü sıcaklık ve basınç altında ayrışan kimyasal şişirme maddelerinin (azodikarbonamid türevleri) birleştirilmesinden oluşur. Özel bir kalıp ağzından ekstrüzyon üzerine ani basınç düşüşü, kabarcık çekirdeklenmesini ve büyümesini başlatarak, 0,05 g/cm³ ile 0,8 g/cm³ arasında değişen yoğunluklarda köpük tabakası üretir.

• Ekipman gereksinimleri: PLA Parçalanabilir Plastik Levha Makinesi, genleşme sırasında erken hücre çökmesini önlemek üzere tasarlanmış özel profilli kalıp dudaklarının yanı sıra, varil içindeki çözünme basınçlarını 15 MPa'nın üzerinde tutmak için özel statik karıştırıcılara ve eritme soğutucularına sahip olmalıdır.

4. Tıbbi Sınıfta Sterilize Edilebilir Ambalaj (PVC Değişimi)

• Tipik ürünler: cerrahi aletler için steril prosedür tepsileri, muayene eldivenleri için iç ambalaj kabarcıkları ve farmasötik birim doz kabarcık paketleri için taban ağları.

• Öne çıkan teknik özellikler: gama radyasyonuna veya etilen oksit (EtO) sterilizasyon döngülerine bozulma olmadan dayanabilen, yüksek saflıkta, düşük ekstrakte edilebilir PLA sınıfları gereklidir. Ekstrüzyon işlemi, optik berraklığı ve bariyer bütünlüğünü tehlikeye atabilecek jelleri, karbonize parçacıkları ve balık gözlerini ortadan kaldırmak için 50 µm veya daha ince mutlak filtreleme hassasiyetine sahip eriyik filtreleme sistemlerini içermelidir.

• Ekipman gereksinimleri: PLA Parçalanabilir Plastik Levha Makinesinin namlu ve vida düzeneği, paslanmaz çelik veya korozyona dayanıklı astarlar gerektirir ve tıbbi cihaz üretimine yönelik mevzuat uyumluluğunun karşılanması için tüm üretim hattının temiz oda standartlarını (tipik olarak ISO Sınıf 8 / Sınıf 100.000 veya üzeri) karşılaması gerekir.

5. Endüstriyel ve Tarımsal Fonksiyonel Sac Stok (Ambalajsız)

• Tipik ürünler: tamamen biyolojik olarak parçalanabilen tarımsal malçlama filmleri (daha kalın ölçülerde), fide saksıları, termal transfer baskı alt tabaka filmleri ve seralar için çıkarılabilir gölge panelleri.

• Teknik özellikler: Bu uygulamalar sıklıkla, dahili B katmanının gelişmiş yırtılma direnci ve esneklik sağladığı A/B/A katmanlı bir yapıda PLA'nın PBAT (polibütilen adipat-ko-tereftalat) ile birlikte ekstrüzyonu yoluyla elde edilen sertleştirme modifikasyonları gerektirir. Sac kalınlığı 0,5 mm'den 3 mm'ye kadar geniş bir aralıkta değişir.

• Ekipman gereksinimleri:PLA Parçalanabilir Plastik Levha Makinasıotomatik kalıp ağzı profili ayarı için gerçek zamanlı geri bildirim sağlayan çevrimiçi kalınlık ölçüm sistemleriyle (beta-ışını veya kızılötesi tabanlı) birlikte ekstrüzyon besleme blokları veya çok manifoldlu kalıplar (ABA tipi dağıtıcılar) ile yapılandırılmalıdır.

Ekipman Seçim Kılavuzu (Ürün Türüne ve Verime göre)

Yaygın Ürün Kusurları ve Proses Karşı Önlemleri (Pratik Kılavuz)

PLA levha ekstrüzyonundaki mevcut gelişme eğilimleri, kabul edilebilir mekanik performansı korurken ham madde maliyetlerini azaltmak için %30 veya daha fazla kalsiyum karbonat veya odun unu içeren yüksek dolgulu formülasyonlara işaret etmektedir. Tamamen biyolojik olarak parçalanabilen çok bileşenli karışımlar (PLA + PBS + PCL), özel bozunma profilleri gerektiren uygulamalar için ilgi kazanıyor. Ekipman üreticileri yapay zeka destekli yapay görme denetim sistemlerini giderek doğrudan PLA Parçalanabilir Plastik Levha Makinesi'nin ekstrüzyon hattına entegre ederek siyah lekelerin, kabarcıkların ve yüzey çiziklerinin gerçek zamanlı tespitini sağlıyor. Bu ilerleme, ticari üretim ortamlarında ilk geçiş verim oranlarını yaklaşık %92'den %98'in üzerine çıkararak, manuel inceleme işçiliğini ve hurda yeniden işlemeyi azaltarak ölçülebilir kalite iyileştirmeleri gösterdi.
